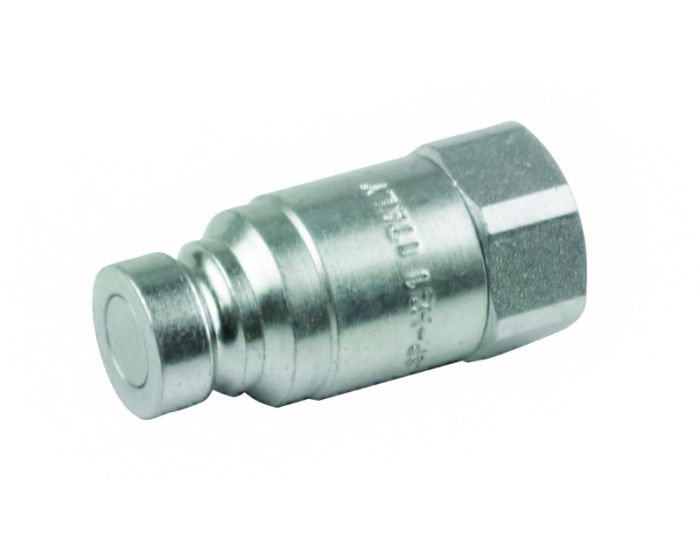

INNESTI RAPIDI FACCIA PIANA BSP MASCHIO

Innesto tipo FIRG maschio in acciaio al carbonio rivestito con guarnizioni di tenuta in NBR.
La geometria a facce piane consente di ridurre il gioco tra le parti causato da impulsi di pressione.
Flusso: superiore ai 1000 l/min.
Filettature standard BSP (BS5200).
Temperature di utilizzo: -20°C +100°C

Area di applicazione:

Agricoltura, Industria, Movimento terra, Attrezzatura idraulica

Campi d'impiego:

-FASTER FFH
-PARKER FEM

Vantaggio:

-Irrilevante perdita di fluido durante il disaccoppiamento
-Irrilevante intrusione d'aria o agenti esterni durante l'accoppiamento
-Sistema di sicurezza contro il disaccoppiamento accidentale

Istruzioni:

-Pulire la superficie degli innesti prima della connessione per evitare la contaminazione delle linee;
-Inserire l'innesto maschio all'interno di quello femmina;
-Dopo l'inserimento ruotare la ghiera per evitare la disconnessione accidentale;
-Per disconnettere, ruotare nuovamente la ghiera fino alla scanalatura e spingere indietro l'innesto.
-La connessione\disconnessione deve essere effettuata SENZA pressione residua.

IMPORTANTE:

Conforme alla normativa ISO 16028
Con Pressione max si intende quando gli innesti sono accoppiati
